五种数据中心空调系统原理和架构【动图】
数据中心空调系统：主要分为普通风冷机房空调、集中式中央空调系统和新风系统。其中集中式中央空调系统又分为水冷冷冻水空调系统、风冷冷冻水空调系统和集中冷却水空调系统。
1.风冷机房空调：组成简单，由一个内机和一个外机组成，内机包含压缩机好盈v3、蒸发器和膨胀阀，外机为冷凝器。
图1 风机机房空调原理
2.集中水冷冷冻水空调系统:主要由水冷冷水机组、冷冻水泵、冷却塔好盈v3、冷却水泵、水处理设备、定压补水系统、冷冻水空调末端及管路阀门等组成。
图2.0 水冷冷冻水空调原理
好盈v3图2.1 水冷冷冻水单模块架构
图2.2 集中水冷冷冻水系统架构
3. 集中风冷冷冻水空调系统:主要由风冷冷水机组、循环水泵、定压系统、冷冻水空调末端及管路阀门等组成。

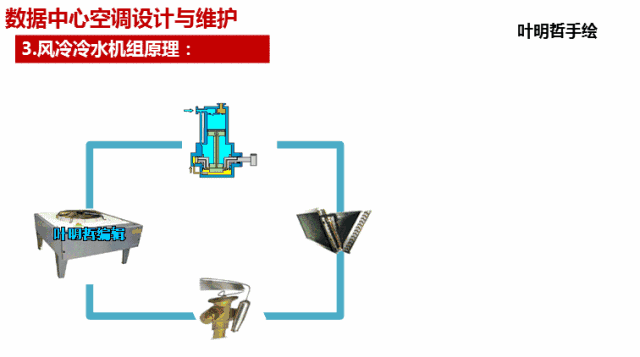

好盈v3图3.0 风冷冷冻水空调原理
好盈v3图3.1集中风冷冷冻水系统架构
4. 集中冷却水空调系统:主要由闭式或开式冷却塔、冷却水泵、定压系统、壳管换热器好盈v3、机房空调内机及管路阀门等组成。

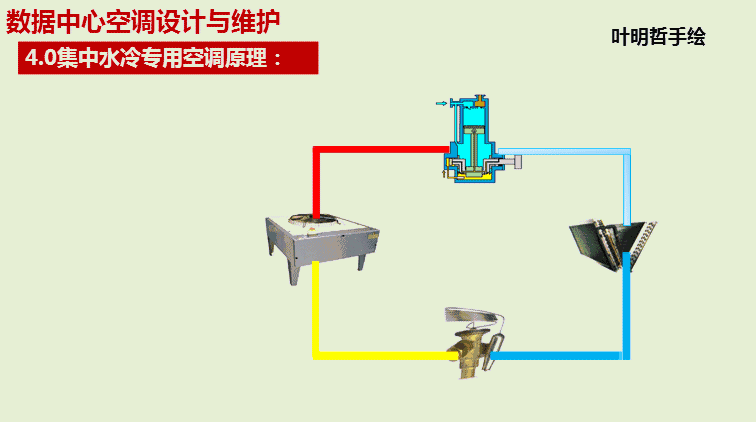

图4.0 冷却水空调系统原理
好盈v3图4.1集中冷却水系统架构
5、 新风系统
数据中心可以利用室外冷空气冷量，通过风机或烟囱效应将室外冷空气过滤后直接引入到机房里，降低空调能耗。
图5.0 数据中心新风系统原理
